miércoles, 22 de octubre de 2008

SISTEMA DE EMPAQUE

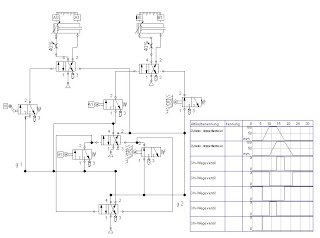

Sistema Electroneumatico de empaque de botas y zapatos




Sistema neumatico con contador nuematico de 3 impulsos




sistema fifo 3 etapas con encendido automatico y apagado manual



Sistema lifo 3 etapas (encendido automatico y apagado manual)

miércoles, 15 de octubre de 2008




Esquema de Registro de Lectura

1. Título: CIRCUITOS EN CASCADA

Subtítulos:

a. Diagrama funcional

b. Métodos a seguir

c. Secuencia

2. Preguntas y respuestas:

a. Pregunta 1: A que se le denomina diagrama funcional?
R/ Se denomina al conjunto de la representación grafica del diagrama de movimientos y de mando.

b. Pregunta 2: Que determina el numero de válvulas en un circuito en cascada?
R/ El numero de líneas de alimentación que se van a utilizar menos una de ellas.

c. Pregunta 3: A que se le llama inferencia?
R/ Se le llama inferencia cuando en un circuito coinciden dos señales opuestas.


3. La idea principal del texto es:
Identificar el funcionamiento, secuencia, condiciones y características de los circuitos en cascada

4. El tema se relaciona o se aplica:
Este tema se relaciona con sistemas automáticos de ciclo único o ciclo continuos


5. Resumen:
Los circuitos en cascada siempre van a ser secuenciales y son susceptibles a dividiese en dos partes (grupos), la cual en su diagrama va a mostrar gráficamente pasos lógicos secuenciales ya sea espacio-fase o espacio-tiempo

martes, 12 de agosto de 2008

lunes, 11 de agosto de 2008

Tubería galvanizada conduit:
Esta tubería tiene que ser utilizada solamente y exclusivamente para hacer instalaciones eléctricas exteriores es decir y por ejemplo cuando se va a colocar un bombillo adicional a los q están en el sistema eléctrico de la casa y/o industrias. Estos tubos deben ser pintados de color blanco según el RETIE.Tubería PVC:Esta tubería es utiliza y según el RETIE es para las instalaciones internas, este tipo de tubería se utiliza cuando se comienza la construcción de la edificación.

SUICHE SENCILLO

Materiales:
se utilizan dos conductores uno de color negro que será la fase y otro blanco que será el neutro esto según el reglamento RETIE para un sistema monofásico, se necesitara cinta aislante y por supuesto el interruptor Equipos: un Multímetro que nos servirá para medir la tensión.

Herramientas:
están las pinzas, destornilladores (estrella y de pala), bisturí, corta frió.Para la instalación primero que todo debemos interrumpir el paso de la corriente para la prevención de accidentes, después sacamos un conductor de la línea que viene directamente de la caja de breaker, una línea que debe ser negro (fase), que va directamente al suiche, luego del otro terminal del suiche lo conectamos a un terminal plafón y del segundo terminal del plafón conectamos una línea que llegue el neutro (blanco).

SUICHES DOBLES.

Materiales:
se utilizan conductores de color negro que será la fase y otro blancos que será el neutro, esto según el reglamento RETIE para un sistema monofásico, se necesitara cinta aislante y por supuesto el interruptor doble, se tendrá en cuenta los cables de de donde se preencenderán los conductores de los interruptores ósea las líneas la fase y el neutro. Esto se deberá realizar cuando no halla tensión en el sistema.
Equipos: un Multímetro que nos servirá para medir la tensión.

Herramientas: están las pinzas, destornilladores (estrella y de pala), bisturí, corta frió.

INSTALACION:
Esimilar a la conexión del suiche sencillo, solo que de una fase procedemos a puentear del primer terminal de primes suiche hacia el primer terminal del segundo, en los segundos terminales de los suiches recorremos el camino hacia los primeros terminales de los plafones, de los cuales sus salidas (segundos terminales) irán al neutro con su respectivo color.

SUCHES MULTIPLE

Materiales: se utilizan conductores uno de color negro que será la fase y otro blanco que será el neutro esto según el reglamento RETIE para un sistema monofásico, se necesitara cinta aislante y por s u puesto el interruptor
Equipos: un Multímetro que nos servirá para medir la tensión.

Herramientas: están las pinzas, destornilladores (estrella y de pala), bisturí, corta frió.

INSTALACION:Este es similar a las dos primeras instalaciones solo que debemos puentear del primer terminal, hacia los primeros terminales de los demás suiches. Y seguir con los mismos procedimientos.

TOMAS CORRIENTES DOBLE:

Materiales: se utilizan conductores uno de color negro que será la fase y otro blanco que será el neutro esto según el reglamento RETIE para un sistema monofásico, se necesitara cinta aislante y por supuesto una toma doble.
Equipos: un Multímetro que nos servirá para medir la tensión.

Herramientas: están las pinzas, destornilladores (estrella y de pala), bisturí, corta frió.

INSTALACION:este procedimiento es sencillo solamente demos conectar a la fase de nuestro sistema y conectarlo al terminal del primer toma, puentear al primer terminal del segundo toma teniendo en cuenta que esto es fase y que su color respectivo es de color negro. Localizar el neutro de nuestro sistema conectarlo al segundo terminal del primer toma y puentearlo al segundo terminal del segundo toma teniendo en cuenta que este es de color blanco.

TOMA CORRIENTE TRIFILAR TIPO INDUSTRIAL:

Materiales:Se utilizan tres conductores, según el reglamento RETIE los códigos de colores para estas tomas varia dependiendo del tipo de conexión que tenga el nuestro sistema (ya sea estrella o delta) del cual nos estamos alimentando.
Equipos: un Multímetro que nos servirá para medir la tensión.

Herramientas: están las pinzas, destornilladores (estrella y de pala), bisturí, corta frió.En su conexión se necesitaran tres líneas que vendrán de un contador TRIFASICO y pasaran a la caja de breaker, de cada una de las líneas de tres breaker cada uno será una fase distinta que estará desfasadas 120 grados respecto a la tensión. Se empalman tres conductores dirigidos a los terminales del toma corriente. Los conductores deberán de ser de color asignado respecto a las normas del RETIE para un voltaje que estará determinado por el tipo de conexión y que podrá ser conocido por los colores del los conductores ya que las normas lo especifican. Es esa la principal función de la norma establecida por el RETIE la fácil determinación de los voltajes de los sistemas por medio del tipo de color del conductor.Hay que tener en cuenta las regla de oro de una instalación eléctrica por eso lo primero que hay que hacer es cortar la corriente eléctrica.

SUICHE CONMUTABLE:

Se utilizaran las mismas herramientas, equipos y materiales.
Instalación
Se sacara un conductor de la fase que viene de la caja de breaker este ira conectado a la terminal del centro o 2° del toma corriente, luego se conectaran otros dos conductores de los demás terminales 1° y 3° a los otros terminales de igual nomenclatura del otro suiche y de este se saca del 2° terminal al terminal 1° del plafón y del segundo terminal ira a el neutro

PROTECCIÓN DEL ALIMENTADOR

La protección del alimentador se puede hacer por medio de fusibles, breckes, interruptores automáticos (termo magnético o electromagnético) o cualquier otro tipo de interruptores se debe calcular según la corriente.

MEDIO DE DESCONEXION:

Este medio puede estar compuesto por un seccionador ya que permite controlar la alimentación al circuito descrito.

PROTECCION DEL CIRCUITO DERIVADO:

Esta protección se puede hacer en los casos más simples por medio de fusibles, o bien por medio de interruptores automáticos. Ésta protección tiene como objetivo proteger a los conductores del circuito derivado contra corto circuito y debe tener una capacidad tal que permita el arranque del motor sin que se desconecte (abra) el circuito.

BLOQUEO TERMICOTERMICO:

En algunos motores el térmico viene incluido al motor; esto funciona de manera que previene que el motor se sobrecargue de corriente, es decir que en caso de que allá una sobrecarga el fusible térmico se queme previniendo así daños mas graves al motor.

CONDUCTORES DEL CIRCUITO:

Conductores son todos aquellos materiales o elementos que permiten que los atraviese el flujo de la corriente o de cargas eléctricas en movimiento, en este caso permite el flujo por todo el circuito para que se pueda realizar un trabajo, el cual es el de encender y controlar un motor.

CONTROLADOR:

Start-stop; me permite apagar o encender el motor.

CICUITO DE MANDO:

El circuito de mando en este caso seria un contactor.Descripción del contactor:A los contactos principales se conectan al circuito que se quiere gobernar. Asegurando el establecimiento y cortes de las corrientes principales y según el número de vías de paso de corriente, será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías.Los contactos auxiliares son de dos clases abiertos y cerrados. Estos forman parte del circuito auxiliar del contactor y aseguran las autoalimentaciones, los mandos, enclavamientos de contactos y señalizaciones en los equipos de automatismo.Cuando la bobina del contactor queda excitada por la circulación de la corriente, mueve el núcleo en su interior y arrastra los contactor principales y auxiliares, estableciendo a través de los polos el circuito entre la red y el receptor. Este arrastre o desplazamiento puede ser:- Por rotación, pivote sobre su eje.- Por traslación, deslizándose paralelamente a las partes fijas.- Combinación de movimientos, rotación y traslación.Cuando la bobina deja de ser alimentada, abre los contactos por efecto del resorte de presión de los polos y del resorte de retorno de la armadura móvil.La bobina está concebida para resistir los choque mecánicos provocados por el cierre y la apertura de los contactos y los choques electromagnéticos debidos al paso de la corriente por sus espiras, con el fin de reducir los choques mecánicos la bobina o circuito magnético, a veces los dos se montan sobre amortiguadores.Si se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y el de parada en serie.

viernes, 4 de julio de 2008

MAGNITUDES ELECTRICAS E INSTRUMENTOS DE MEDICION



Admitancia


En ingeniería eléctrica, la admitancia de un circuito es la facilidad que este ofrece al paso de la corriente. Fue Oliver Heaviside quien comenzó a emplear este término en diciembre de 1887.
De acuerdo con su definición, la admitancia es la inversa de la impedancia :


Capacidad eléctrica

La capacidad o capacitancia es una propiedad de los condensadores. Esta propiedad rige la relación existente entre la diferencia de potencial existente entre las placas del capacitor y la carga eléctrica almacenada en este.

Carga eléctrica

En el Sistema Internacional de Unidades la unidad de carga eléctrica se denomina culombio (símbolo C) y se define como la cantidad de carga que a la distancia de 1 metro ejerce sobre otra cantidad de carga igual, la fuerza de 9x109 N.
Un culombio corresponde a 6,24 × 1018 electrones.


Conductancia eléctrica

Se denomina Conductancia eléctrica (G) de un conductor a la inversa de la oposición que dicho conductor presenta al movimiento de los electrones en su seno, esto es, a la inversa de su resistencia eléctrica (R)
La conductividad eléctrica es la capacidad de un cuerpo de permitir el paso de la corriente eléctrica a través de sí. También es definida como la propiedad natural característica de cada cuerpo que representa la facilidad con la que los electrones (y huecos en el caso de los semiconductores) pueden pasar por él. Varía con la temperatura. Es una de las características más importantes de los materiales.


Corriente eléctrica

La corriente eléctrica es el movimiento de los electrones por el interior de un conductor.


Densidad de corriente

La densidad de corriente eléctrica se define como una magnitud vectorial que tiene unidades de corriente eléctrica por unidad de superficie.

La densidad de flujo magnético, visualmente notada como B, es el flujo magnético por unidad de área de una sección normal a la dirección del flujo, y es igual a la intensidad del campo magnético.
La unidad de la densidad en el Sistema Internacional de Unidades es el Tesla.


Factor de potencia

Se define factor de potencia, f.d.p., de un circuito de corriente alterna, como la relación entre la potencia activa, P, y la potencia aparente, S, o bien como el coseno del ángulo que forman los fasores de la intensidad y el voltaje, designándose en este caso como cosφ, siendo φ el valor de dicho ángulo.

La pulsación

(también llamada velocidad angular o frecuencia angular), se refiere a la frecuencia del movimiento circular expresada en proporción del cambio de ángulo, y se define como veces la frecuencia.Su unidad de medida es [ radianes / segundo ], y formalmente, se define con la letra omega minúscula: y, a veces, mayúscula: ,


Fuerza electromotriz

La fuerza electromotriz (FEM) es toda causa capaz de mantener una diferencia de potencial entre dos puntos de un circuito abierto o de producir una corriente eléctrica en un circuito cerrado. Es una característica de cada generador eléctrico. Con carácter general puede explicarse por la existencia de un campo electromotor ε cuya circulación,∫ε ds, define la fuerza electromotriz del generador.


Iluminancia

En fotometría, la iluminancia ( ) es la cantidad de flujo luminoso que incide, atraviesa o emerge de una superficie, por unidad de área. Su unidad de medida en el Sistema Internacional es el lux: 1 lux = 1 Lumen/.

La impedancia

es una magnitud que establece la relación (cociente) entre la tensión y la intensidad de corriente. Tiene especial importancia si la corriente varía en el tiempo, en cuyo caso, esta, la tensión y la propia impedancia se notan con números complejos o funciones del análisis armónico. Su módulo (a veces impropiamente llamado impedancia) establece la relación entre los valores máximos o los valores eficaces de la tensión y de la corriente. La parte real de la impedancia es la resistencia y su parte imaginaria es la reactancia. El concepto de impedancia generaliza la ley de Ohm en el estudio de circuitos en corriente alterna (AC).

Inductancia

En un Inductor o bobina, se denomina inductancia, L, a la relación entre el flujo magnético, y la intensidad de corriente eléctrica,I:Inductancia

Campo eléctrico

El campo eléctrico es el modelo que describe la interacción entre cuerpos y sistemas con propiedades de naturaleza eléctrica. Matemáticamente se lo describe como un campo vectorial en el cual una carga eléctrica puntual de valor "q" sufrirá los efectos de una fuerza "F"

Intensidad de campo magnético

En electromagnetismo, la intensidad del campo magnético, H, es la causa de la inducción magnética, y nos indica lo intenso que es el campo magnético. En una bobina, su valor depende depende de la fuerza magnetomotriz, producto del número de espiras por la intensidad que circula por la misma. Ahora bien, cuanto más larga sea la bobina, más se dispersan las líneas de campo, dando como resultado una intensidad de campo más débil; por lo que se puede decir que, para una fuerza magnetomotriz constante, la intensidad de campo es inversamente proporcional a la longitud media de las líneas de campo

Intensidad luminosa

En fotometría, la intensidad luminosa se define como la cantidad de flujo luminoso, propagándose en una dirección dada, que emerge, atraviesa o incide sobre una superficie por unidad de ángulo sólido. Su unidad de medida en el Sistema Internacional de Unidades es la candela (cd), que es una unidad fundamental del sistema.

La longitud de una onda es la distancia entre dos crestas consecutivas, en otras palabras describe cuán larga es la onda. La distancia existente entre dos crestas o valles consecutivos es lo que llamamos longitud de onda. Las ondas de agua en el océano, las ondas de aire, y las ondas de radiación electromagnética tienen longitudes de onda.

El concepto de Permeabilidad Relativa es muy simple. Sin embargo, la medición y la interpretación de la permeabilidad relativa versus las curvas de saturación no lo es. Por ejemplo, hay evidencia de que la permeabilidad relativa puede ser una función de muchos más parámetros que la saturación de fluido. La temperatura, velocidad de flujo, historia de saturación, los cambios de mojabilidad y el comportamiento mecánico y químico del material de la matriz pueden todos jugar un papel en el cambio de la dependencia funcional de la permeabilidad relativa en saturación. La mejor definida de estas dependencias es la variación de la permeabilidad relativa con la historia de saturación; las curvas de permeabilidad relativa muestran histéresis entre los procesos de drenaje (fase mojante disminuyéndose) y los procesos de imbibición (fase mojante incrementándose).

La permitividad (o impropiamente constante dieléctrica) es una constante física que describe cómo un campo eléctrico afecta y es afectado por un medio. La permitividad del vacío es 8,8541878176x10-12 F/m.
La permitividad es determinada por la habilidad de un material de polarizarse en respuesta a un campo eléctrico aplicado y, de esa forma, cancelar parcialmente el campo dentro del material. Está directamente relacionada con la susceptibilidad eléctrica. Por ejemplo, en un condensador una alta permitividad hace que la misma cantidad de carga eléctrica sea guardada con un campo eléctrico menor y, por ende, a un potencial menor, llevando a una mayor capacitancia del mismo.

Potencia activa

Es la potencia que representa la capacidad de un circuito para realizar un proceso de transformación de la energía eléctrica en trabajo. Los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía tales como: mecánica, lumínica, térmica, química, etc. Esta potencia es, por lo tanto, la realmente consumida por los circuitos. Cuando se habla de demanda eléctrica, es esta potencia la que se utiliza para determinar dicha demanda.

Potencia aparente

Figura 2.- Relación entre potencias activas, aparentes y reactivas
La potencia aparente (también llamada compleja) de un circuito eléctrico de corriente alterna es la suma (vectorial) de la energía que disipa dicho circuito en cierto tiempo en forma de calor o trabajo y la energía utilizada para la formación de los campos eléctricos y magnéticos de sus componentes que fluctuara entre estos componentes y la fuente de energía.

Potencia reactiva

Esta potencia no tiene tampoco el carácter realmente de ser consumida y sólo aparecerá cuando existan bobinas o condensadores en los circuitos. La potencia reactiva tiene un valor medio nulo, por lo que no produce trabajo útil. Por ello que se dice que es una potencia desvatada (no produce vatios), se mide en voltamperios reactivos (VAR) y se designa con la letra Q.

Se denomina Reactancia a la parte contraria de la impedancia ofrecida, al paso de la corriente alterna. En su acepción más general, el término reactancia significa sin pérdidas, y su asociación al mundo de los circuitos eléctricos.

Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el Óhmetro

Se le llama resistividad al grado de dificultad que encuentran los electrones en sus desplazamientos. Se designa por la letra griega rho minúscula (ρ) y se mide en ohms por metro (Ω·m, a veces también en Ω·mm²/m).

La tensión, el voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito cerrado. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro.

INSTRUMENTOS DE MEDICION

Se denominan instrumentos de medidas de electricidad todos los dispositivos que se utilizan para medir los parámetros eléctricos y asegurar así el buen funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son aparatos portátiles de mano y se utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan, sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso y que ofrezcan resultados durante la medición. Existen muchos tipos de instrumentos diferentes siendo los más destacados los amperímetros, voltímetros, óhmetros, multímetros y osciloscopios.

AMPERIMETROS

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. En su diseño original los amperímetros están constituidos, en esencia, por un galvanómetro cuya escala ha sido graduada en amperios. En la actualidad, los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión sobre un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente circulante.


Amperímetros
nuestra página encontrará amperímetros que son un instrumento ideal para medir la tensión en los rangos AC y DC. Los amperímetros son irreemplazables en trabajos de inspección y mantenimiento. La oferta es múltiple: amperímetros que miden tensión, amperímetros que miden fugas de tensión, amperímetros que miden la potencia, amperímetros métricos, pinzas amperimétricas, etc. Esta amplia gama de amperímetros cuentan también con la posibilidad de medir muchos otros parámetros como la capacidad, la potencia (bien en forma de pinza o de aparato de mano digital con pinza externa en rango en una o tres fases), la resistencia, el paso, etc. Los amperímetros son, al igual que la mayoría de nuestros medidores, calibrables según ISO. La calibración se compone de una calibración de laboratorio y un certificado. Cualquiera de nuestros amperímetros puede realizar las mediciones exigentes en cada campo de la industria independientemente del problema técnico que tenga. Si usted dispone de un campo de trabajo muy pequeño de movilidad también disponemos de unos amperímetros de dimensiones más pequeñas.

VOLTIMETROS

Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento:

Voltímetros electromecánicos: en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.

Voltímetros electrónicos: añaden un amplificador para proporcionar mayor impedancia de entrada y mayor sensibilidad.

Voltímetros vectoriales: se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase. Voltímetros digitales: dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), autorrango y otras funcionalidades.

Un voltímetro es aquel aparato o dispositivo que se utiliza a fin de medir, de manera directa o indirecta, la diferencia potencial entre dos puntos de un circuito eléctrico. Se usa tanto por los especialistas y reparadores de artefactos eléctricos, como por aficionados en el hogar para diversos fines; la tecnología actual ha permitido poner en el mercado versiones económicas y al mismo tiempo precisas para el uso general, dispositivos presentes en cualquier casa de ventas dedicada a la electrónica.
Los voltímetros, en esencia, están constituidos de un galvanómetro sensible que se conecta en serie a una resistencia extra de mayor valor. A fin de que durante el proceso de medición no se modifique la diferencia de potencial, lo mejor es intentar que el voltímetro utilice la menor cantidad de electricidad posible. Lo anterior es posible de regular con un voltímetro electrónico, el que cuenta con un circuito electrónico con un adaptador de impedancia.
Para poder realizar la medición de la diferencia potencial, ambos puntos deben encontrarse de forma paralela. En otras palabras, que estén en paralelo quiere decir que se encuentre en derivación sobre los puntos de los cuales queremos realizar la medición. Debido a lo anterior, el voltímetro debe contar con una resistencia interna lo más alta que sea posible, de modo que su consumo sea bajo, y así permitir que la medición de la tensión del voltímetro se realice sin errores. Para poder cumplir con este requerimiento, los voltímetros que basan su funcionamiento en los efectos electromagnéticos de la corriente eléctrica, poseen unas bobinas con hilo muy fino y de muchas espiras, a fin de que, aún contando con una corriente eléctrica de baja intensidad, el aparato cuente con la fuerza necesaria para mover la aguja.
Ya en estos días es posible encontrar en el mercado voltímetros digitales, los que cumplen las mismas funciones que el aparato tradicional, pero contando con las nuevas tecnologías. Por ejemplo, este tipo de aparatos cuentan con características de aislamiento bastante considerables, para lo que utilizan circuitos de una gran complejidad, en lo que respecta a su comparación con el voltímetro tradicional.

Clasificación

Podemos clasificar los voltímetros por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento

Voltímetros electromecánicos
Estos voltímetros, en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.

Voltímetros electrónicos
Añaden un amplificador para proporcionar mayor impedancia de entrada (del orden de los 20 megaohmios) y mayor sensibilidad. Algunos modelos ofrecen medida de "verdadero valor eficaz" para corrientes alternas. Los que no miden el verdadero valor eficaz es por que miden el valor de pico a pico, y suponiendo que se trata de una señal sinusoidal perfecta, calculan el valor eficaz por medio

Voltímetros vectoriales
Se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase.

Voltímetros digitales
Dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), autorrango y otras funcionalidades.
El sistema de medida emplea técnicas de conversión analógico-digital (que suele ser empleando un integrador de doble rampa) para obtener el valor numérico mostrado en una pantalla numérica LCD.
El primer voltímetro digital fue inventado y producido por Andrew Kay de "Non-Linear Systems" (y posteriormente fundador de Kaypro) en 1954.

Utilización
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

OHMETRO

Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.


Fundamento
El ohmímetro u óhmetro es un dispositivo que sirve para medir resistencias. En los laboratorios escolares está integrado en un polímetro (o multímetro), siendo éste un aparato polivalente ya que también mide voltajes e intensidades de corriente, entre otras magnitudes.
El óhmetro (encuadrado en un polímetro analógico) aplica, mediante una pila interna, una diferencia de potencial entre sus terminales cuando no existe en ellos ninguna resistencia y por ello la aguja del aparato marca la máxima lectura. Cuando en los terminales se coloca la resistencia que se desea medir se produce una caída de tensión y la aguja se desplaza hacia valores inferiores, esto es, de derecha a izquierda. En el polímetro las escalas del voltaje e intensidad crecen de izquierda a derecha, mientras que la escala de resistencias lo hace al revés.
Cuando se mide una resistencia lo primero que hay que hacer es poner el aparato en cortocircuito entre sus terminales y ajustar, mediante un tornillo que lleva incorporado, la aguja al valor cero en la escala de las resistencias. Luego, se instala entre los terminales la resistencia a medir y el desplazamiento de la aguja indica el valor de la resistencia leyéndose su valor en la escala. Dado que el intervalo de resistencias que se pueden medir es muy amplio, existen distintas escalas las cuales se pueden seleccionar con el cursor, para adaptarse al valor de la resistencia que se vaya a medir.
Si se utiliza un polímetro digital la lectura es inmediata, solamente se debe escoger la escala para la que la resistencia que se desea medir sea inferior al máximo indicado. Una vez colocada la resistencia entre los terminales, la lectura aparece en pantalla.
La única precaución al medir resistencias es que ésta no esté alimentada por ninguna fuente de alimentación para que no se altere el valor de la lectura, ni se dañe el polímetro
En este experimento se utiliza un polímetro digital al que se conectan distinto número de resistencias iguales montadas en paralelo. Durante el experimento se utilizan dos escalas del aparato de medida. El óhmetro mide en cada caso el valor de la resistencia equivalente de las que están colocadas en paralelo
MULTIMETRO

Un multímetro, conocido también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por el personal técnico en toda la gama de electrónica y electricidad. Existen distintos modelos que incorporan además de las tres funciones básicas antes citadas otras mediciones importantes, tales como medida de inductancias y capacitancias. Comprobador de diodos y transistores. Escalas y zócalos para la medida de temperatura mediante termopares normalizados.


Multímetros (DMM)Aquí encontrará multímetros para medir magnitudes eléctricas en diferentes ámbitos de la electrotécnica y de la electrónica. Todos los multimetros poseen una pantalla muy amplia y clara, además disponen de un cuadro de mando de muy sencillo manejo. Los multímetros se usan sobre todo en la formación profesional, en la escuela, en la industria y en el taller. Se emplean también en la práctica profesional, puesto que son muy valorados por su alta precisión en la medición. Aquí encontrará todo tipo de multímetros con los que podrá realizar mediciones de alta, mediana y baja tensión. Ofrecemos modelos con selección de rango manual o automática y con o sin interfaz RS-232 para la transmisión de los datos a un PC. Los correspondientes cables de control de los multímetros forman parte del envío al igual que sus baterías. Los multímetros pueden ir complementados por los certificados de calibración ISO, ya sea con la primera entrega o para la recalibración continua (p.e. anualmente). También puede integrarlos en su control interno de calidad.

FOTOMETRO

Sirve para medir la iluminancia en lugares de trabajo.
Los fotómetros se emplean en la fotografía para medir el tiempo de exposición necesario, de acuerdo con la abertura de diafragma puesta en la cámara y la sensibilidad de la película. Junto a los fotómetros ópticos se utilizan sobre todo los fotómetros eléctricos. Mediante un fotoelemento, el fotómetro eléctrico transforma la luz reflejada por el motivo a fotografiar en una débil corriente eléctrica que hace desviar más o menos una aguja indicadora, según sea la intensidad luminosa procedente del objeto. Un pequeño mecanismo de conversión permite leer en el instrumento el tiempo de exposición que se requiere, de acuerdo con la sensibilidad de la película y la abertura del diafragma.
ELECTROSCOPIO

El electroscopio es un instrumento que permite determinar la presencia de cargas eléctricas y su signo.
El electroscopio sencillo consiste en una varilla metálica vertical que tiene una bolita en la parte superior y en el extremo opuesto dos láminas de oro muy delgadas. La varilla está sostenida en la parte superior de una caja de vidrio transparente con un armazón de metal en contacto con tierra. Al acercar un objeto electrizado a la esfera, la varilla se electrifica y las laminillas cargadas con igual signo que el objeto se repelen, siendo su divergencia una medida de la cantidad de carga que han recibido. La fuerza de repulsión electrostática se equilibra con el peso de las hojas. Si se aleja el objeto de la esfera, las láminas, al perder la polarización, vuelven a su posición normal.

Dispositivo que sirve para detectar y medir la carga eléctrica de un objeto. Los electroscopios han caído en desuso debido al desarrollo de instrumentos electrónicos mucho más precisos, pero todavía se utilizan para hacer demostraciones. El electroscopio más sencillo está compuesto por dos conductores ligeros suspendidos en un contenedor

GALVANOMETRO

Los galvanómetros son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad.
Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente.
En el caso de los magnéticos pueden ser de imán móvil o de cuadro móvil.
En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.
En el galvanómetro de cuadro móvil el efecto es similar, difiriendo únicamente en que en este caso la aguja indicadora está asociada a una pequeña bobina, por la que circula la corriente a medir y que se encuentra en el seno del campo magnético producido por un imán fijo.
Debido al constante aumento de la ciencia, encontramos galvanómetros de diversas tecnologías:
Analógico:El valor es señalado por la aguja.
Digital:En éstos, mediante una pantalla.
Multitester:Con varias mediciones.

VATIMETRO

El vatímetro es un instrumento electrodinámico para medir la potencia eléctrica o la tasa de suministro de energía eléctrica de un circuito eléctrico dado. El dispositivo consiste en un par de bobinas fijas, llamadas «bobinas de corriente», y una bobina móvil llamada «bobina de potencial».
En PCE-Group encontrará vatímetros digitales para mostrar la potencia en vatios o para analizar y medir armónicos. Estos vatimetros digitales son aparatos multifunción que miden con precisión la corriente continua, la corriente alterna, la intensidad de corriente DC, la intensidad de corriente AC y la potencia en vatios. El resultado de la medición de la potencia AC se considera como el valor real, donde el rango máximo es de 6000 vatios. Durante la medición de la potencia la polaridad cambia automáticamente, si se producen valores de medición negativos aparecerá un símbolo menos en el indicador de los vatímetros digitales. A la hora de analizar los vatímetros digitales cuentan también con muchas propiedades (entrada de corriente aislada, medición de armónicos, intensidad de conexión, medición de potencia ...)En la web encontrará junto a los vatímetros digitales un gran número de aparatos del campo de la electrotécnica.

OSCILOSCOPIO

Instrumento electrónico que registra los cambios de tensión producidos en circuitos eléctricos y electrónicos y los muestra en forma gráfica en la pantalla de un tubo de rayos catódicos. Los osciloscopios se utilizan en la industria y en los laboratorios para comprobar y ajustar el equipamiento electrónico y para seguir las rápidas variaciones de las señales eléctricas, ya que son capaces de detectar variaciones de millonésimas de segundo.

viernes, 20 de junio de 2008






El generador de corriente alterna es un dispositivo que convierte la energía mecánica en energía eléctrica. El generador más simple consta de una espira rectangular que gira en un campo magnético uniforme.
El movimiento de rotación de las espiras es producido por el movimiento de una turbina accionada por una corriente de agua en una central hidroeléctrica, o por un chorro de vapor en una central térmica. En el primer caso, una parte de la energía potencial agua embalsada se transforma en energía eléctrica; en el segundo caso, una parte de la energía química se transforma en energía eléctrica al quemar carbón u otro combustible fósil.
Cuando la espira gira, el flujo del campo magnético a través de la espira cambia con el tiempo. Se produce una fem. Los extremos de la espira se conectan a dos anillos que giran con la espira, tal como se ve en la figura. Las conexiones al circuito externo se hacen mediante escobillas estacionarias en contacto con los anillos.

Si conectamos una bombilla al generador veremos que por el filamento de la bombilla circula una corriente que hace que se ponga incandescente, y emite tanta más luz cuanto mayor sea la velocidad con que gira la espira en el campo magnético.
Con este ejemplo, completamos las tres formas que hay de variar con el tiempo el flujo de un campo magnético a través de una espira, F =B·S, como producto escalar de dos vectores, el vector campo B y el vector superficie S.
GENERADOR DE CORRIENTE CONTINUA
El generador de corriente continua en los extremos de la bobina de la armadura o bobinas se conectan a un conmutador. este es el dispocitivo que se utiliza para que la corriente que se entrega sea continua y basicamente es un dispocitivo semejante a un anillo formado de piezas metalicas llamadas segmentos y estos estan aislados uno del otro y del eje sobre el cual se montan. la operacion de un generador de cc sencillo, la bobina de la armadura esa cortando el campo magnetico, tal mivimiento produce un voltaje que obliga a una corriente a moverse a travez del circuito de carga.
REPRESENTACION DE UN GENERADOR



















REPRESENTACION DE UN TRANFORMADOR


Un transformador es un dispositivo que se utiliza, como el nombre lo dice para transformar la corriente electrica o las magnitudes electricas (la corriente continua a corriente alterna o vice versa) (una magnitud mayor a una menoro vice versa)
CORRIENTE CONTINUA:
La corriente continua es un flujo de electrones que siempre tiene el mismo sentido de circulación y permanece constante en el tiempo.

CORRIENTE ALTERNA:
La corriente alterna es aquella que su flujo de electrones no siempre va en el mismo sentido y no permanece constante respecto al tiempo y se representa con una onda sinusoidal

Sistema monofásico

Este sistema funciona con dos fases y el neutro, por lo tanto
Es de tres hilos hay un cable que lleva la carga y otro que la regresa, mas el neutro, aunque el mas común es de dos hilos, también se dice que es
Es un circuito cerrado, con dos polos, por el cual circula corriente alterna
Potencia: es la capacidad que éste posee para producir un trabajo en una unidad de tiempo. Significa que un sistema con alta potencia puede realizar mucho más trabajo en una hora que otro que tenga poca potencia.

El sistema trifásico

Es la suma de tres monofásicos que comparten el retorno usando sólo cuatro conductores. Este sistema tiene la ventaja que sólo utiliza el retorno a cada ciclo de corriente alterna, uno de los tres monofásicos, en forma alternativa, economizando así dos conductores.
De manera que un sistema trifásico transporta tres veces más de energía que un monofásico y con tan sólo dos conductores más. Por ello, las acometidas y redes de distribución, son trifásicas, distribuyendo las fases por plantas o viviendas, según el caso.

MECANISMO DE CONMUTACION:

NOTA:

el circuito de carga esta en la direccion mostrada por las flechas. en esta posicion de la bobina, el segmento 1 del conmutador esta en contacto con la escobilla 1 y el senmento 2 del conmutador, con la escobilla 2.


Mecanismo:


conforma la armadura gira media vuelta en el sentido que se mueven las agujas del reloj, se invierten en los contactos estre los segmentos del conmutador y las escobillas (como lo muestran las figuras) ahora el segmento 1 esta en contacto con la escobilla 2 y el segmento 2 con la escobilla 1 debido a este mecanismo de conmutacion, el lado de la bobina de armadura en contacto con cualquiera de las escobillas atraviesa el campo magnetico siempre en la misma direccion. por lo tanto, las escobillas 1 y 2 tienen un apolaridad constante. un voltaje continuo se aplica al circuito de carga externo.


RESPUESTA A LA PREGUNTA #4




ECUACIONES DE POTENCIA

LEY DE WATT: P=V*I

En un sistema monofasico:








En un sistema bifásico:










En un sistema trifasico en estrella:



En un sistema trifasico en delta:












ECUACIONES DE TENSION Y CORRIENTE:



LEY DE OHM



I = V/R



CORRIENTE:



I = V/R



TENSION:



V = I*R



La representación de los generadores y los transformadores de corriente según el nuevo RETIE es:






jueves, 5 de junio de 2008

RESPUESTAS PUNTO NUMERO 3

1-SI quereos medir la intensidad que pasa por un circuito, ¿Como conectaremos el amperímetro en el circuito?
A) En serie

2-¿Cuál de estas formulas es la ley de OHM?
C) I= V/R

3- En un circuito de dos resistencias en paralelo, la resistencia total es:
d) R t= (R1* R2)/ (R1+R2)

4 -En un circuito de resistencias en serie, la resistencia total es:
D) RT = R1+R2+R3+...n

5-¿Cuál de las tres leyes es para un circuito en serie de resistencias?
D) la resistencia total es igual a la suma de las parciales.

6- En un circuito paralelo de resistencias, se cumple que:
A) La suma de las corrientes parciales es igual ala total.

7-En un circuito en paralelo, la resistencia total es:
A) Menor que la menor de ellas.

8-¿ Como hallaremos la potencia que disipa una resistencia?
C) P= V*I

9- La resistencia de un conductor depende de que dos fases:
D) la resistividad y sección de conductor.

10- la unidad de energía eléctrica es el:
B) Julio.

11- La potencia de los motores eléctricos se expresa en:
B) CV o HP

12- La resistencia eléctrica que presenta un conductor es:
D) La dificultad al paso de la corriente eléctrica.

13- Cuando circula en el mismo sentido y valor constante es:
B) Corriente continúa.

14- A los materiales que dejan el paso de la corriente…
C) Conductores.

15- se denomina circuito eléctrico al conjunto formado por.
B) Un generador, un receptor, un conductor, un elemento de protección y un elemento de control.

16- con que instrumento se mide tensión:
B) con un voltímetro.

17- ¿Cuántos, mA son 2A?
B) 2000mA.

18- ¿Cuantos, mA son 0.0045A?
B) 4.5mA.

19- en el punto de confluencia de dos o más conductores se dice:
A) NUDO

20- Un buen conductor es aquel cuya resistividad sea:
D) PEQUEÑA

21- la resistencia eléctrica que presenta un conductor es:
D) la dificultad al paso de la corriente eléctrica

viernes, 23 de mayo de 2008

CODIGO DE COLORES DE SEGURIDAD PARA LAS TUBERIAS


COLORES DE IDENTIFICACION PARA TUBERIAS

Tanto la Resolución 2400 de 1979 como la norma técnica colombiana NTC 3458 establecen códigos de colores para la identificación de tuberías en instalaciones industriales. Teniendo en cuenta que esta última es mas amplia en la definición de especificaciones, las recomendaciones que aparecen a continuación corresponden a la misma.

contenido de la tuberia color
-agua potable -verde
-aguas negras -negro
-agua sistema contra incendios -rojo
-instalaciones telefonicas -gris
-instalaciones electricas -naranja
-red de transmicion de datos -azul oscuro
-liquidos combustibles -amarillo
-aire -azul claro
-conductos de ventilacion -blanco

El área de los equipos contra incendios debe ser demarcados en el piso con una franja de color amarillo y con 5 Centímetros de ancho, a una distancia o radio de 50 Centímetros. Lo anterior con el fin de que la zona de los extintores y demás equipos permanezcan despejadas. Igualmente los estantes y zonas de almacenamiento, los equipos energizados tales como las plantas de energía eléctrica y demás que puedan generar accidentes o daños por tropiezos; deben ser demarcados con franjas de color amarillo en el piso. El objetivo de esta medida es lograr la fácil y rápida visualización de las condiciones o equipos que puedan generar riesgo. Los pasamanos de escaleras y accesos debe ser pintados con franjas de color amarillo y negro al igual que superficies salientes en el piso y paredes.


Disponibilidad / Availibility:
La disponibilidad es una función que permite calcular el porcentaje de tiempo total en que se puede esperar que un equipo esté disponible para cumplir la función para la cual fue destinado. La disponibilidad de un Item no implica necesariamente que esté funcionando, sino que se encuentra en condiciones de funcionar.


Confiabilidad / Reliability :
Es la probabilidad de que un equipo cumpla una misión específica bajo condiciones de uso determinadas en un período determinado. El estudio de confiabilidad es el estudio de fallos de un equipo o componente.


viernes, 18 de abril de 2008

correccion de fallas mecanicas

1) Proceso aserrado mecanico* fundamentos* marcos* hojas de sierra* fijacion de piezas* normas de seguridad2) proceso de esmerilado* fundamentacion* tipos de piedras* denominaciones de piedras* normas de seguridad

Consumibles de Esmerilado


Los primeros pasos de la eliminación mecánica de material de una muestra se conocen con el nombre genérico de esmerilado. Un esmerilado apropiado elimina de la superficie de la muestra el material dañado o deformado, introduciendo mientras tanto solo un grado limitado de nuevas deformaciones. El objetivo consiste en conseguir una superficie plana, con unos daños mínimos, que puedan ser eliminados fácilmente durante el pulido posterior de la muestra, en el tiempo mas corto posible.El esmerilado puede dividirse en dos procesos: Esmerilado Plano (PG) and Esmerilado Fino (FG).

Download tabla de productos esmerilado (Inglés 82 kb)
Consumibles del Esmerilado Plano
El primer paso del esmerilado consiste usualmente en un esmerilado plano. El esmerilado plano garantiza que las superficies de todas las muestras sean similares, independiente de su estado inicial y del tratamiento previo al que hayan podido ser sometidas.Además cuando es necesario preparar varias muestras a la vez en un portamuestras, las superficies de todas ellas deben quedar en un mismo nivel o “plano”, para su ulterior preparación.Para eliminar el material con rapidez, se utilizan partículas fijas de abrasivo, de un grano relativamente grueso.Según las propiedades del material, pueden utilizarse diferentes tipos de abrasivos.
· El SiC-para el esmerilado de materiales blandos y metales no ferrosos
· Al2O3 piedras de esmerilado o papel- PG para materiales ferrosos

El Sistema MD-Disco de Esmerilado reduce el proceso de esmerilado a apenas dos pasos y corta el tiempo total de la preparación. Ellos son un reemplazo directo al papel SIC- mas que son mas económicos y productos superiores. Tal como el papel SIC, el sistema MD de disco esmerilado es usado agua para el enfriamiento. El disco MD es el único disco de soporte necesitado para soportar todos los Sistemas MD-esmerilado y pulido.Lea más El disco diamantado esmerilado y el cojín diamantado están disponibles para esmerilado plano de cerámicas y carburos sinterizados. El cojín diamantado puede ser usado para el esmerilado plano de metales muy duros y ferrosos.Los consumibles de Struers para el esmerilado fino son seleccionados con mucha precaución y desarrollados para preparación de espécimen materialográficos. Un alto material de remoción proporcionando un patrón uniforme de rasguño asegura la terminación rápida del primer paso de preparación y permite el procedimiento rápido al siguiente paso.



Consumibles de Esmerilado Fino
La preparación del espécimen simple usualmente se empieza con el esmerilado fino. El esmerilado fino debería remover la deformación existente del corte o esmerilado plano y producir una superficie que este lista para el pulido. Elegir el material correcto para esmerilado fino es sumamente importante para asegurarse una rápida y económica preparación. Struers ofrece un amplia gama de opciones para el esmerilado fino, disponibilizando la preparación de todos los materiales, sin importar dureza y ductilidad.

Tradicionalmente el esmerilado fino es llevado a cabo en diferentes pasos con el papel SIC. Este método es particularmente común con la preparación manual. Es el proceso de esmerilado fino mas eficiente, sin embargo, conteniendo diamantes como abrasivos. En MD-Allegro, MD-Largo o varios paños de esmerilado fino, el abrasivo es aplicado durante el proceso. La selección de la resistencia del paño tendrá un efecto dramático en los factores tales como la velocidad del material de remoción, de plenitud y retención de bordes. Además, el tamaño de grano abrasivo se puede adaptar exacto a los requisitos materiales. Lea más La cerámica o los carburos sinterizados puede también ser usados firmemente con diamantes consolidados. Para esta situación el disco diamantado esmerilado y el cojín de diamante están disponible.



El backlapping o esmerilado (afilado haciendo girar el molinete al revés mezclando una pasta de esmerilar) se realiza para un correcto afilado y hermanado de cuchilla plana con el molinete.Antes de realizarlo, hay que chequear que los rodamientos del molinete estén en buenas condiciones y que no haya partes dobladas ni dañadas.No hay que dejar que se recalienten las cuchillas.Usar el compuesto o pasta de esmerilar adecuado a la necesidad de afilado y al tipo de corte a realizar.De acuerdo a cada unidad de corte y a cada fabricante, los pasos para realizarlo son distintos.
Siempre después de un cambio de cuchilla plana es necesario un backlapping.
Cuando el backlapping ya no da los resultados deseados, se deberá proceder al rectificado del molinete. Esto se debe a que la entrada de las cuchillas del molinete contra la cuchilla plana producen una lenta conificación del mismo.

miércoles, 27 de febrero de 2008

Como usamos la biblioteca virtual SENA.

Como usamos la biblioteca virtual SENA.

La dirección http://biblioteca.sena.edu.co/ permite el acceso a el Sistema de Bibliotecas SENA donde los usuarios pueden utilizar los recursos de información disponibles en las 17 bibliotecas ubicadas en: Medellín, Barranquilla, Bucaramanga, Pereira, Cali y 12 Bibliotecas SENA de la Regional Distrito capital.Se permite el acceso a las Bases de Datos especializadas.Pasos para utilizarlas:1. Visite http://biblioteca.sena.edu.co/
1. Haga clic sobre 2. Observe algunas Bases de Datos disponibles
3. Como ejemplo use E-libro , las demás bases de datos se usan de forma semejante, haga clic sobre "Acceso Remoto" bajo el logo de E-libro.4. Para esta base de datos use como Usuario : bibliotecasena y como contraseña : senavirtual5. Haga clic sobre
6. Si es la primera vez que usa el servicio debe hacer clic sobre dice Download Ebray Reader Now. Siga las instrucciones.
7. Es conveniente que se registre como usuario , de esa forma podrá guardar búsquedas de libros que le interesen, para ello haga clic en y luego haga clic en Do you need to createa new bookshelf? . Complete el formulario (Por favor no olvide o confunda su nombre de usuario y contraseña). Acepte los términos del Servicio y haga clic en Create Your Bookshelf para terminar8. Haga clic en y coloque palabras claves en la caja de texto titulada Search for y haga clic en Si hay coincidencias en la base de datos , se mostraran listados de libros que contienen lo requerido.
9. Haga clic sobre el titulo del libro o sobre la palabra View para ver los contenidos. Si el libro le interesa puede hacer clic sobre y de esa forma el libro quedará registrado en su Bookshelf.

Para usar las otras bases de datos en USER y KEY , debes colocar : sena
