viernes, 20 de junio de 2008






El generador de corriente alterna es un dispositivo que convierte la energía mecánica en energía eléctrica. El generador más simple consta de una espira rectangular que gira en un campo magnético uniforme.
El movimiento de rotación de las espiras es producido por el movimiento de una turbina accionada por una corriente de agua en una central hidroeléctrica, o por un chorro de vapor en una central térmica. En el primer caso, una parte de la energía potencial agua embalsada se transforma en energía eléctrica; en el segundo caso, una parte de la energía química se transforma en energía eléctrica al quemar carbón u otro combustible fósil.
Cuando la espira gira, el flujo del campo magnético a través de la espira cambia con el tiempo. Se produce una fem. Los extremos de la espira se conectan a dos anillos que giran con la espira, tal como se ve en la figura. Las conexiones al circuito externo se hacen mediante escobillas estacionarias en contacto con los anillos.

Si conectamos una bombilla al generador veremos que por el filamento de la bombilla circula una corriente que hace que se ponga incandescente, y emite tanta más luz cuanto mayor sea la velocidad con que gira la espira en el campo magnético.
Con este ejemplo, completamos las tres formas que hay de variar con el tiempo el flujo de un campo magnético a través de una espira, F =B·S, como producto escalar de dos vectores, el vector campo B y el vector superficie S.
GENERADOR DE CORRIENTE CONTINUA
El generador de corriente continua en los extremos de la bobina de la armadura o bobinas se conectan a un conmutador. este es el dispocitivo que se utiliza para que la corriente que se entrega sea continua y basicamente es un dispocitivo semejante a un anillo formado de piezas metalicas llamadas segmentos y estos estan aislados uno del otro y del eje sobre el cual se montan. la operacion de un generador de cc sencillo, la bobina de la armadura esa cortando el campo magnetico, tal mivimiento produce un voltaje que obliga a una corriente a moverse a travez del circuito de carga.
REPRESENTACION DE UN GENERADOR

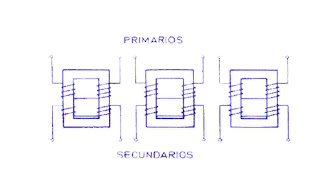

REPRESENTACION DE UN TRANFORMADOR


Un transformador es un dispositivo que se utiliza, como el nombre lo dice para transformar la corriente electrica o las magnitudes electricas (la corriente continua a corriente alterna o vice versa) (una magnitud mayor a una menoro vice versa)
CORRIENTE CONTINUA:
La corriente continua es un flujo de electrones que siempre tiene el mismo sentido de circulación y permanece constante en el tiempo.

CORRIENTE ALTERNA:
La corriente alterna es aquella que su flujo de electrones no siempre va en el mismo sentido y no permanece constante respecto al tiempo y se representa con una onda sinusoidal

Sistema monofásico

Este sistema funciona con dos fases y el neutro, por lo tanto
Es de tres hilos hay un cable que lleva la carga y otro que la regresa, mas el neutro, aunque el mas común es de dos hilos, también se dice que es
Es un circuito cerrado, con dos polos, por el cual circula corriente alterna
Potencia: es la capacidad que éste posee para producir un trabajo en una unidad de tiempo. Significa que un sistema con alta potencia puede realizar mucho más trabajo en una hora que otro que tenga poca potencia.

El sistema trifásico

Es la suma de tres monofásicos que comparten el retorno usando sólo cuatro conductores. Este sistema tiene la ventaja que sólo utiliza el retorno a cada ciclo de corriente alterna, uno de los tres monofásicos, en forma alternativa, economizando así dos conductores.
De manera que un sistema trifásico transporta tres veces más de energía que un monofásico y con tan sólo dos conductores más. Por ello, las acometidas y redes de distribución, son trifásicas, distribuyendo las fases por plantas o viviendas, según el caso.

MECANISMO DE CONMUTACION:

NOTA:

el circuito de carga esta en la direccion mostrada por las flechas. en esta posicion de la bobina, el segmento 1 del conmutador esta en contacto con la escobilla 1 y el senmento 2 del conmutador, con la escobilla 2.


Mecanismo:


conforma la armadura gira media vuelta en el sentido que se mueven las agujas del reloj, se invierten en los contactos estre los segmentos del conmutador y las escobillas (como lo muestran las figuras) ahora el segmento 1 esta en contacto con la escobilla 2 y el segmento 2 con la escobilla 1 debido a este mecanismo de conmutacion, el lado de la bobina de armadura en contacto con cualquiera de las escobillas atraviesa el campo magnetico siempre en la misma direccion. por lo tanto, las escobillas 1 y 2 tienen un apolaridad constante. un voltaje continuo se aplica al circuito de carga externo.


RESPUESTA A LA PREGUNTA #4




ECUACIONES DE POTENCIA

LEY DE WATT: P=V*I

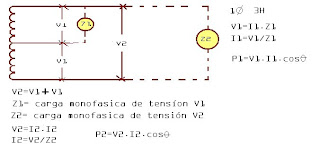

En un sistema monofasico:








En un sistema bifásico:

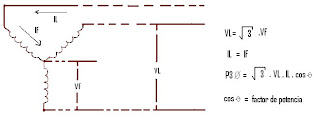

En un sistema trifasico en estrella:

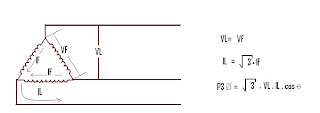

En un sistema trifasico en delta:












ECUACIONES DE TENSION Y CORRIENTE:



LEY DE OHM



I = V/R



CORRIENTE:



I = V/R



TENSION:



V = I*R



La representación de los generadores y los transformadores de corriente según el nuevo RETIE es:






jueves, 5 de junio de 2008

RESPUESTAS PUNTO NUMERO 3

1-SI quereos medir la intensidad que pasa por un circuito, ¿Como conectaremos el amperímetro en el circuito?
A) En serie

2-¿Cuál de estas formulas es la ley de OHM?
C) I= V/R

3- En un circuito de dos resistencias en paralelo, la resistencia total es:
d) R t= (R1* R2)/ (R1+R2)

4 -En un circuito de resistencias en serie, la resistencia total es:
D) RT = R1+R2+R3+...n

5-¿Cuál de las tres leyes es para un circuito en serie de resistencias?
D) la resistencia total es igual a la suma de las parciales.

6- En un circuito paralelo de resistencias, se cumple que:
A) La suma de las corrientes parciales es igual ala total.

7-En un circuito en paralelo, la resistencia total es:
A) Menor que la menor de ellas.

8-¿ Como hallaremos la potencia que disipa una resistencia?
C) P= V*I

9- La resistencia de un conductor depende de que dos fases:
D) la resistividad y sección de conductor.

10- la unidad de energía eléctrica es el:
B) Julio.

11- La potencia de los motores eléctricos se expresa en:
B) CV o HP

12- La resistencia eléctrica que presenta un conductor es:
D) La dificultad al paso de la corriente eléctrica.

13- Cuando circula en el mismo sentido y valor constante es:
B) Corriente continúa.

14- A los materiales que dejan el paso de la corriente…
C) Conductores.

15- se denomina circuito eléctrico al conjunto formado por.
B) Un generador, un receptor, un conductor, un elemento de protección y un elemento de control.

16- con que instrumento se mide tensión:
B) con un voltímetro.

17- ¿Cuántos, mA son 2A?
B) 2000mA.

18- ¿Cuantos, mA son 0.0045A?
B) 4.5mA.

19- en el punto de confluencia de dos o más conductores se dice:
A) NUDO

20- Un buen conductor es aquel cuya resistividad sea:
D) PEQUEÑA

21- la resistencia eléctrica que presenta un conductor es:
D) la dificultad al paso de la corriente eléctrica
