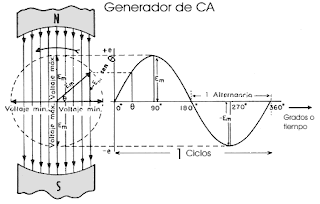

El generador de corriente alterna es un dispositivo que convierte la energía mecánica en energía eléctrica. El generador más simple consta de una espira rectangular que gira en un campo magnético uniforme.
El movimiento de rotación de las espiras es producido por el movimiento de una turbina accionada por una corriente de agua en una central hidroeléctrica, o por un chorro de vapor en una central térmica. En el primer caso, una parte de la energía potencial agua embalsada se transforma en energía eléctrica; en el segundo caso, una parte de la energía química se transforma en energía eléctrica al quemar carbón u otro combustible fósil.
Cuando la espira gira, el flujo del campo magnético a través de la espira cambia con el tiempo. Se produce una fem. Los extremos de la espira se conectan a dos anillos que giran con la espira, tal como se ve en la figura. Las conexiones al circuito externo se hacen mediante escobillas estacionarias en contacto con los anillos.

Si conectamos una bombilla al generador veremos que por el filamento de la bombilla circula una corriente que hace que se ponga incandescente, y emite tanta más luz cuanto mayor sea la velocidad con que gira la espira en el campo magnético.
Con este ejemplo, completamos las tres formas que hay de variar con el tiempo el flujo de un campo magnético a través de una espira, F =B·S, como producto escalar de dos vectores, el vector campo B y el vector superficie S.

GENERADOR DE CORRIENTE CONTINUA

El generador de corriente continua en los extremos de la bobina de la armadura o bobinas se conectan a un conmutador. este es el dispocitivo que se utiliza para que la corriente que se entrega sea continua y basicamente es un dispocitivo semejante a un anillo formado de piezas metalicas llamadas segmentos y estos estan aislados uno del otro y del eje sobre el cual se montan. la operacion de un generador de cc sencillo, la bobina de la armadura esa cortando el campo magnetico, tal mivimiento produce un voltaje que obliga a una corriente a moverse a travez del circuito de carga.

REPRESENTACION DE UN GENERADOR

REPRESENTACION DE UN TRANFORMADOR

Un transformador es un dispositivo que se utiliza, como el nombre lo dice para transformar la corriente electrica o las magnitudes electricas (la corriente continua a corriente alterna o vice versa) (una magnitud mayor a una menoro vice versa)
