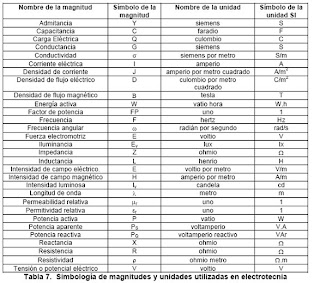

MAGNITUDES ELECTRICAS E INSTRUMENTOS DE MEDICION



Admitancia


En ingeniería eléctrica, la admitancia de un circuito es la facilidad que este ofrece al paso de la corriente. Fue Oliver Heaviside quien comenzó a emplear este término en diciembre de 1887.
De acuerdo con su definición, la admitancia es la inversa de la impedancia :


Capacidad eléctrica

La capacidad o capacitancia es una propiedad de los condensadores. Esta propiedad rige la relación existente entre la diferencia de potencial existente entre las placas del capacitor y la carga eléctrica almacenada en este.

Carga eléctrica

En el Sistema Internacional de Unidades la unidad de carga eléctrica se denomina culombio (símbolo C) y se define como la cantidad de carga que a la distancia de 1 metro ejerce sobre otra cantidad de carga igual, la fuerza de 9x109 N.
Un culombio corresponde a 6,24 × 1018 electrones.


Conductancia eléctrica

Se denomina Conductancia eléctrica (G) de un conductor a la inversa de la oposición que dicho conductor presenta al movimiento de los electrones en su seno, esto es, a la inversa de su resistencia eléctrica (R)
La conductividad eléctrica es la capacidad de un cuerpo de permitir el paso de la corriente eléctrica a través de sí. También es definida como la propiedad natural característica de cada cuerpo que representa la facilidad con la que los electrones (y huecos en el caso de los semiconductores) pueden pasar por él. Varía con la temperatura. Es una de las características más importantes de los materiales.


Corriente eléctrica

La corriente eléctrica es el movimiento de los electrones por el interior de un conductor.


Densidad de corriente

La densidad de corriente eléctrica se define como una magnitud vectorial que tiene unidades de corriente eléctrica por unidad de superficie.

La densidad de flujo magnético, visualmente notada como B, es el flujo magnético por unidad de área de una sección normal a la dirección del flujo, y es igual a la intensidad del campo magnético.
La unidad de la densidad en el Sistema Internacional de Unidades es el Tesla.


Factor de potencia

Se define factor de potencia, f.d.p., de un circuito de corriente alterna, como la relación entre la potencia activa, P, y la potencia aparente, S, o bien como el coseno del ángulo que forman los fasores de la intensidad y el voltaje, designándose en este caso como cosφ, siendo φ el valor de dicho ángulo.

La pulsación

(también llamada velocidad angular o frecuencia angular), se refiere a la frecuencia del movimiento circular expresada en proporción del cambio de ángulo, y se define como veces la frecuencia.Su unidad de medida es [ radianes / segundo ], y formalmente, se define con la letra omega minúscula: y, a veces, mayúscula: ,


Fuerza electromotriz

La fuerza electromotriz (FEM) es toda causa capaz de mantener una diferencia de potencial entre dos puntos de un circuito abierto o de producir una corriente eléctrica en un circuito cerrado. Es una característica de cada generador eléctrico. Con carácter general puede explicarse por la existencia de un campo electromotor ε cuya circulación,∫ε ds, define la fuerza electromotriz del generador.


Iluminancia

En fotometría, la iluminancia ( ) es la cantidad de flujo luminoso que incide, atraviesa o emerge de una superficie, por unidad de área. Su unidad de medida en el Sistema Internacional es el lux: 1 lux = 1 Lumen/.

La impedancia

es una magnitud que establece la relación (cociente) entre la tensión y la intensidad de corriente. Tiene especial importancia si la corriente varía en el tiempo, en cuyo caso, esta, la tensión y la propia impedancia se notan con números complejos o funciones del análisis armónico. Su módulo (a veces impropiamente llamado impedancia) establece la relación entre los valores máximos o los valores eficaces de la tensión y de la corriente. La parte real de la impedancia es la resistencia y su parte imaginaria es la reactancia. El concepto de impedancia generaliza la ley de Ohm en el estudio de circuitos en corriente alterna (AC).

Inductancia

En un Inductor o bobina, se denomina inductancia, L, a la relación entre el flujo magnético, y la intensidad de corriente eléctrica,I:Inductancia

Campo eléctrico

El campo eléctrico es el modelo que describe la interacción entre cuerpos y sistemas con propiedades de naturaleza eléctrica. Matemáticamente se lo describe como un campo vectorial en el cual una carga eléctrica puntual de valor "q" sufrirá los efectos de una fuerza "F"

Intensidad de campo magnético

En electromagnetismo, la intensidad del campo magnético, H, es la causa de la inducción magnética, y nos indica lo intenso que es el campo magnético. En una bobina, su valor depende depende de la fuerza magnetomotriz, producto del número de espiras por la intensidad que circula por la misma. Ahora bien, cuanto más larga sea la bobina, más se dispersan las líneas de campo, dando como resultado una intensidad de campo más débil; por lo que se puede decir que, para una fuerza magnetomotriz constante, la intensidad de campo es inversamente proporcional a la longitud media de las líneas de campo

Intensidad luminosa

En fotometría, la intensidad luminosa se define como la cantidad de flujo luminoso, propagándose en una dirección dada, que emerge, atraviesa o incide sobre una superficie por unidad de ángulo sólido. Su unidad de medida en el Sistema Internacional de Unidades es la candela (cd), que es una unidad fundamental del sistema.

La longitud de una onda es la distancia entre dos crestas consecutivas, en otras palabras describe cuán larga es la onda. La distancia existente entre dos crestas o valles consecutivos es lo que llamamos longitud de onda. Las ondas de agua en el océano, las ondas de aire, y las ondas de radiación electromagnética tienen longitudes de onda.

El concepto de Permeabilidad Relativa es muy simple. Sin embargo, la medición y la interpretación de la permeabilidad relativa versus las curvas de saturación no lo es. Por ejemplo, hay evidencia de que la permeabilidad relativa puede ser una función de muchos más parámetros que la saturación de fluido. La temperatura, velocidad de flujo, historia de saturación, los cambios de mojabilidad y el comportamiento mecánico y químico del material de la matriz pueden todos jugar un papel en el cambio de la dependencia funcional de la permeabilidad relativa en saturación. La mejor definida de estas dependencias es la variación de la permeabilidad relativa con la historia de saturación; las curvas de permeabilidad relativa muestran histéresis entre los procesos de drenaje (fase mojante disminuyéndose) y los procesos de imbibición (fase mojante incrementándose).

La permitividad (o impropiamente constante dieléctrica) es una constante física que describe cómo un campo eléctrico afecta y es afectado por un medio. La permitividad del vacío es 8,8541878176x10-12 F/m.
La permitividad es determinada por la habilidad de un material de polarizarse en respuesta a un campo eléctrico aplicado y, de esa forma, cancelar parcialmente el campo dentro del material. Está directamente relacionada con la susceptibilidad eléctrica. Por ejemplo, en un condensador una alta permitividad hace que la misma cantidad de carga eléctrica sea guardada con un campo eléctrico menor y, por ende, a un potencial menor, llevando a una mayor capacitancia del mismo.

Potencia activa

Es la potencia que representa la capacidad de un circuito para realizar un proceso de transformación de la energía eléctrica en trabajo. Los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía tales como: mecánica, lumínica, térmica, química, etc. Esta potencia es, por lo tanto, la realmente consumida por los circuitos. Cuando se habla de demanda eléctrica, es esta potencia la que se utiliza para determinar dicha demanda.

Potencia aparente

Figura 2.- Relación entre potencias activas, aparentes y reactivas
La potencia aparente (también llamada compleja) de un circuito eléctrico de corriente alterna es la suma (vectorial) de la energía que disipa dicho circuito en cierto tiempo en forma de calor o trabajo y la energía utilizada para la formación de los campos eléctricos y magnéticos de sus componentes que fluctuara entre estos componentes y la fuente de energía.

Potencia reactiva

Esta potencia no tiene tampoco el carácter realmente de ser consumida y sólo aparecerá cuando existan bobinas o condensadores en los circuitos. La potencia reactiva tiene un valor medio nulo, por lo que no produce trabajo útil. Por ello que se dice que es una potencia desvatada (no produce vatios), se mide en voltamperios reactivos (VAR) y se designa con la letra Q.

Se denomina Reactancia a la parte contraria de la impedancia ofrecida, al paso de la corriente alterna. En su acepción más general, el término reactancia significa sin pérdidas, y su asociación al mundo de los circuitos eléctricos.

Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el Óhmetro

Se le llama resistividad al grado de dificultad que encuentran los electrones en sus desplazamientos. Se designa por la letra griega rho minúscula (ρ) y se mide en ohms por metro (Ω·m, a veces también en Ω·mm²/m).

La tensión, el voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito cerrado. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro.

INSTRUMENTOS DE MEDICION

Se denominan instrumentos de medidas de electricidad todos los dispositivos que se utilizan para medir los parámetros eléctricos y asegurar así el buen funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son aparatos portátiles de mano y se utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan, sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso y que ofrezcan resultados durante la medición. Existen muchos tipos de instrumentos diferentes siendo los más destacados los amperímetros, voltímetros, óhmetros, multímetros y osciloscopios.

AMPERIMETROS

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. En su diseño original los amperímetros están constituidos, en esencia, por un galvanómetro cuya escala ha sido graduada en amperios. En la actualidad, los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión sobre un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente circulante.


Amperímetros
nuestra página encontrará amperímetros que son un instrumento ideal para medir la tensión en los rangos AC y DC. Los amperímetros son irreemplazables en trabajos de inspección y mantenimiento. La oferta es múltiple: amperímetros que miden tensión, amperímetros que miden fugas de tensión, amperímetros que miden la potencia, amperímetros métricos, pinzas amperimétricas, etc. Esta amplia gama de amperímetros cuentan también con la posibilidad de medir muchos otros parámetros como la capacidad, la potencia (bien en forma de pinza o de aparato de mano digital con pinza externa en rango en una o tres fases), la resistencia, el paso, etc. Los amperímetros son, al igual que la mayoría de nuestros medidores, calibrables según ISO. La calibración se compone de una calibración de laboratorio y un certificado. Cualquiera de nuestros amperímetros puede realizar las mediciones exigentes en cada campo de la industria independientemente del problema técnico que tenga. Si usted dispone de un campo de trabajo muy pequeño de movilidad también disponemos de unos amperímetros de dimensiones más pequeñas.

VOLTIMETROS

Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento:

Voltímetros electromecánicos: en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.

Voltímetros electrónicos: añaden un amplificador para proporcionar mayor impedancia de entrada y mayor sensibilidad.

Voltímetros vectoriales: se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase. Voltímetros digitales: dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), autorrango y otras funcionalidades.

Un voltímetro es aquel aparato o dispositivo que se utiliza a fin de medir, de manera directa o indirecta, la diferencia potencial entre dos puntos de un circuito eléctrico. Se usa tanto por los especialistas y reparadores de artefactos eléctricos, como por aficionados en el hogar para diversos fines; la tecnología actual ha permitido poner en el mercado versiones económicas y al mismo tiempo precisas para el uso general, dispositivos presentes en cualquier casa de ventas dedicada a la electrónica.
Los voltímetros, en esencia, están constituidos de un galvanómetro sensible que se conecta en serie a una resistencia extra de mayor valor. A fin de que durante el proceso de medición no se modifique la diferencia de potencial, lo mejor es intentar que el voltímetro utilice la menor cantidad de electricidad posible. Lo anterior es posible de regular con un voltímetro electrónico, el que cuenta con un circuito electrónico con un adaptador de impedancia.
Para poder realizar la medición de la diferencia potencial, ambos puntos deben encontrarse de forma paralela. En otras palabras, que estén en paralelo quiere decir que se encuentre en derivación sobre los puntos de los cuales queremos realizar la medición. Debido a lo anterior, el voltímetro debe contar con una resistencia interna lo más alta que sea posible, de modo que su consumo sea bajo, y así permitir que la medición de la tensión del voltímetro se realice sin errores. Para poder cumplir con este requerimiento, los voltímetros que basan su funcionamiento en los efectos electromagnéticos de la corriente eléctrica, poseen unas bobinas con hilo muy fino y de muchas espiras, a fin de que, aún contando con una corriente eléctrica de baja intensidad, el aparato cuente con la fuerza necesaria para mover la aguja.
Ya en estos días es posible encontrar en el mercado voltímetros digitales, los que cumplen las mismas funciones que el aparato tradicional, pero contando con las nuevas tecnologías. Por ejemplo, este tipo de aparatos cuentan con características de aislamiento bastante considerables, para lo que utilizan circuitos de una gran complejidad, en lo que respecta a su comparación con el voltímetro tradicional.

Clasificación

Podemos clasificar los voltímetros por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento

Voltímetros electromecánicos
Estos voltímetros, en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.

Voltímetros electrónicos
Añaden un amplificador para proporcionar mayor impedancia de entrada (del orden de los 20 megaohmios) y mayor sensibilidad. Algunos modelos ofrecen medida de "verdadero valor eficaz" para corrientes alternas. Los que no miden el verdadero valor eficaz es por que miden el valor de pico a pico, y suponiendo que se trata de una señal sinusoidal perfecta, calculan el valor eficaz por medio

Voltímetros vectoriales
Se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase.

Voltímetros digitales
Dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), autorrango y otras funcionalidades.
El sistema de medida emplea técnicas de conversión analógico-digital (que suele ser empleando un integrador de doble rampa) para obtener el valor numérico mostrado en una pantalla numérica LCD.
El primer voltímetro digital fue inventado y producido por Andrew Kay de "Non-Linear Systems" (y posteriormente fundador de Kaypro) en 1954.

Utilización
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

OHMETRO

Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.


Fundamento
El ohmímetro u óhmetro es un dispositivo que sirve para medir resistencias. En los laboratorios escolares está integrado en un polímetro (o multímetro), siendo éste un aparato polivalente ya que también mide voltajes e intensidades de corriente, entre otras magnitudes.
El óhmetro (encuadrado en un polímetro analógico) aplica, mediante una pila interna, una diferencia de potencial entre sus terminales cuando no existe en ellos ninguna resistencia y por ello la aguja del aparato marca la máxima lectura. Cuando en los terminales se coloca la resistencia que se desea medir se produce una caída de tensión y la aguja se desplaza hacia valores inferiores, esto es, de derecha a izquierda. En el polímetro las escalas del voltaje e intensidad crecen de izquierda a derecha, mientras que la escala de resistencias lo hace al revés.
Cuando se mide una resistencia lo primero que hay que hacer es poner el aparato en cortocircuito entre sus terminales y ajustar, mediante un tornillo que lleva incorporado, la aguja al valor cero en la escala de las resistencias. Luego, se instala entre los terminales la resistencia a medir y el desplazamiento de la aguja indica el valor de la resistencia leyéndose su valor en la escala. Dado que el intervalo de resistencias que se pueden medir es muy amplio, existen distintas escalas las cuales se pueden seleccionar con el cursor, para adaptarse al valor de la resistencia que se vaya a medir.
Si se utiliza un polímetro digital la lectura es inmediata, solamente se debe escoger la escala para la que la resistencia que se desea medir sea inferior al máximo indicado. Una vez colocada la resistencia entre los terminales, la lectura aparece en pantalla.
La única precaución al medir resistencias es que ésta no esté alimentada por ninguna fuente de alimentación para que no se altere el valor de la lectura, ni se dañe el polímetro
En este experimento se utiliza un polímetro digital al que se conectan distinto número de resistencias iguales montadas en paralelo. Durante el experimento se utilizan dos escalas del aparato de medida. El óhmetro mide en cada caso el valor de la resistencia equivalente de las que están colocadas en paralelo
MULTIMETRO

Un multímetro, conocido también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por el personal técnico en toda la gama de electrónica y electricidad. Existen distintos modelos que incorporan además de las tres funciones básicas antes citadas otras mediciones importantes, tales como medida de inductancias y capacitancias. Comprobador de diodos y transistores. Escalas y zócalos para la medida de temperatura mediante termopares normalizados.


Multímetros (DMM)Aquí encontrará multímetros para medir magnitudes eléctricas en diferentes ámbitos de la electrotécnica y de la electrónica. Todos los multimetros poseen una pantalla muy amplia y clara, además disponen de un cuadro de mando de muy sencillo manejo. Los multímetros se usan sobre todo en la formación profesional, en la escuela, en la industria y en el taller. Se emplean también en la práctica profesional, puesto que son muy valorados por su alta precisión en la medición. Aquí encontrará todo tipo de multímetros con los que podrá realizar mediciones de alta, mediana y baja tensión. Ofrecemos modelos con selección de rango manual o automática y con o sin interfaz RS-232 para la transmisión de los datos a un PC. Los correspondientes cables de control de los multímetros forman parte del envío al igual que sus baterías. Los multímetros pueden ir complementados por los certificados de calibración ISO, ya sea con la primera entrega o para la recalibración continua (p.e. anualmente). También puede integrarlos en su control interno de calidad.

FOTOMETRO

Sirve para medir la iluminancia en lugares de trabajo.
Los fotómetros se emplean en la fotografía para medir el tiempo de exposición necesario, de acuerdo con la abertura de diafragma puesta en la cámara y la sensibilidad de la película. Junto a los fotómetros ópticos se utilizan sobre todo los fotómetros eléctricos. Mediante un fotoelemento, el fotómetro eléctrico transforma la luz reflejada por el motivo a fotografiar en una débil corriente eléctrica que hace desviar más o menos una aguja indicadora, según sea la intensidad luminosa procedente del objeto. Un pequeño mecanismo de conversión permite leer en el instrumento el tiempo de exposición que se requiere, de acuerdo con la sensibilidad de la película y la abertura del diafragma.
ELECTROSCOPIO

El electroscopio es un instrumento que permite determinar la presencia de cargas eléctricas y su signo.
El electroscopio sencillo consiste en una varilla metálica vertical que tiene una bolita en la parte superior y en el extremo opuesto dos láminas de oro muy delgadas. La varilla está sostenida en la parte superior de una caja de vidrio transparente con un armazón de metal en contacto con tierra. Al acercar un objeto electrizado a la esfera, la varilla se electrifica y las laminillas cargadas con igual signo que el objeto se repelen, siendo su divergencia una medida de la cantidad de carga que han recibido. La fuerza de repulsión electrostática se equilibra con el peso de las hojas. Si se aleja el objeto de la esfera, las láminas, al perder la polarización, vuelven a su posición normal.

Dispositivo que sirve para detectar y medir la carga eléctrica de un objeto. Los electroscopios han caído en desuso debido al desarrollo de instrumentos electrónicos mucho más precisos, pero todavía se utilizan para hacer demostraciones. El electroscopio más sencillo está compuesto por dos conductores ligeros suspendidos en un contenedor

GALVANOMETRO

Los galvanómetros son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad.
Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente.
En el caso de los magnéticos pueden ser de imán móvil o de cuadro móvil.
En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.
En el galvanómetro de cuadro móvil el efecto es similar, difiriendo únicamente en que en este caso la aguja indicadora está asociada a una pequeña bobina, por la que circula la corriente a medir y que se encuentra en el seno del campo magnético producido por un imán fijo.
Debido al constante aumento de la ciencia, encontramos galvanómetros de diversas tecnologías:
Analógico:El valor es señalado por la aguja.
Digital:En éstos, mediante una pantalla.
Multitester:Con varias mediciones.

VATIMETRO

El vatímetro es un instrumento electrodinámico para medir la potencia eléctrica o la tasa de suministro de energía eléctrica de un circuito eléctrico dado. El dispositivo consiste en un par de bobinas fijas, llamadas «bobinas de corriente», y una bobina móvil llamada «bobina de potencial».
En PCE-Group encontrará vatímetros digitales para mostrar la potencia en vatios o para analizar y medir armónicos. Estos vatimetros digitales son aparatos multifunción que miden con precisión la corriente continua, la corriente alterna, la intensidad de corriente DC, la intensidad de corriente AC y la potencia en vatios. El resultado de la medición de la potencia AC se considera como el valor real, donde el rango máximo es de 6000 vatios. Durante la medición de la potencia la polaridad cambia automáticamente, si se producen valores de medición negativos aparecerá un símbolo menos en el indicador de los vatímetros digitales. A la hora de analizar los vatímetros digitales cuentan también con muchas propiedades (entrada de corriente aislada, medición de armónicos, intensidad de conexión, medición de potencia ...)En la web encontrará junto a los vatímetros digitales un gran número de aparatos del campo de la electrotécnica.

OSCILOSCOPIO

Instrumento electrónico que registra los cambios de tensión producidos en circuitos eléctricos y electrónicos y los muestra en forma gráfica en la pantalla de un tubo de rayos catódicos. Los osciloscopios se utilizan en la industria y en los laboratorios para comprobar y ajustar el equipamiento electrónico y para seguir las rápidas variaciones de las señales eléctricas, ya que son capaces de detectar variaciones de millonésimas de segundo.
